La génération électrique dans un
centre émetteur telque celui du bâtiment B est un véritable case tête et d'une
complexité certaine.
Chaque tube électonique nécessite des tensions bien
particulières :
| | | |
| | | |
-
du 15 V pour le chauffage de certains
tubes
-
du 38 V pour le chauffage des tubes à circulation
d'eau
-
du 110 V pour l'excitation des sources et pour les
services généraux
-
du 130 V pour la polarisation de tubes HF et
BF
-
du 500 V pour la polarisation de la chaine
HF
-
du 600 V comme tension anodique de certains
tubes
-
du 1100 V pour la polarisation de l'avant dernier
étage BF
-
du 3100 V comme tension anodique de certains
tubes
-
du 12000 V comme tension anodique des tubes à
circulation d'eau

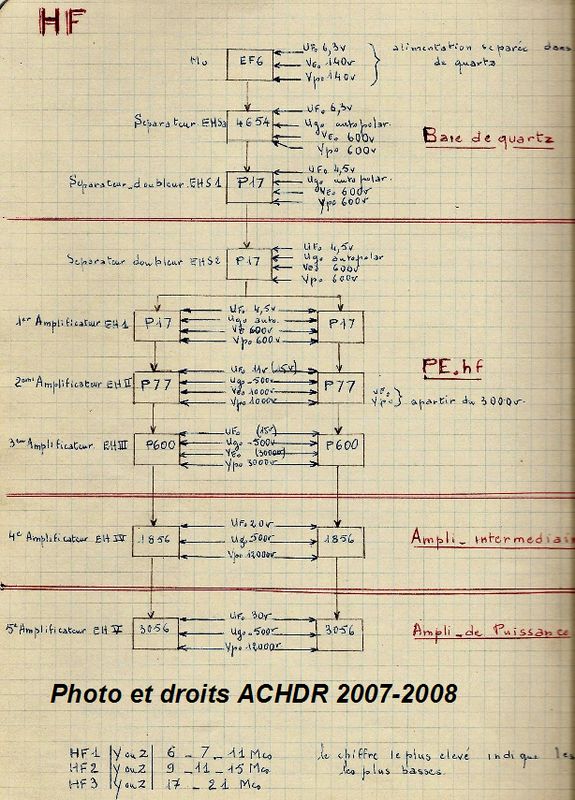

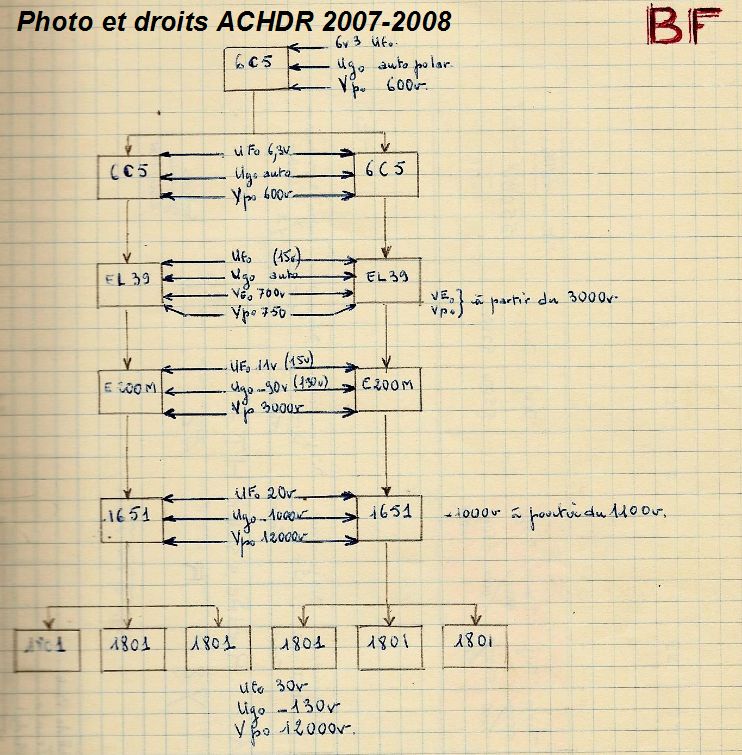

Les documents entourant ce texte illustrent ces
différentes tensions sur les chaines BF et HF
| |
| | | |
Toutes ces différentes tensions
sont générées au sein du bâtiment B à partir du réseau électrique 5500V
tri-phasé.

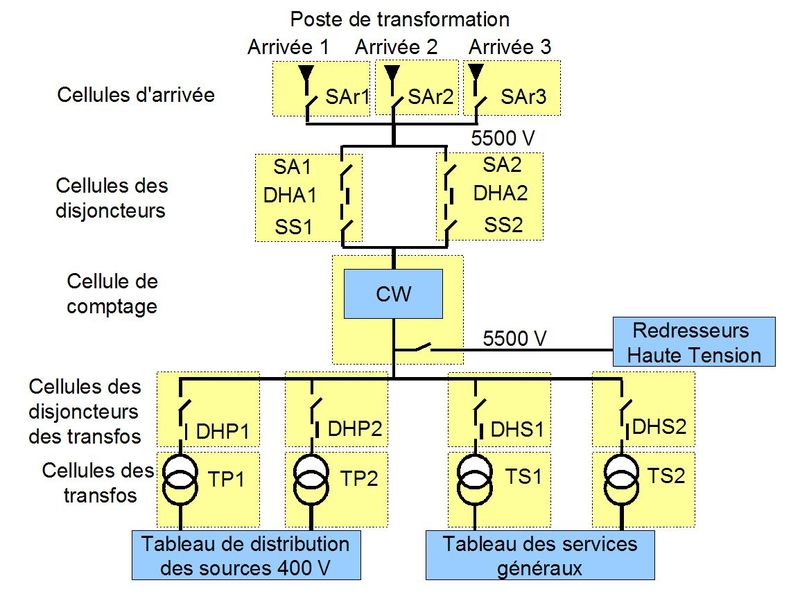

Le schéma suivant va vous permettre de naviguer (en
sécurité !!) au sein des différentes enceintes (ou cellules) produisant
l'énergie électrique du bâtiment B.
Cliquez sur les zones pour les découvrir (certaines ne
sont pas encore actives).
| |
| | | | | | | | | | | |
